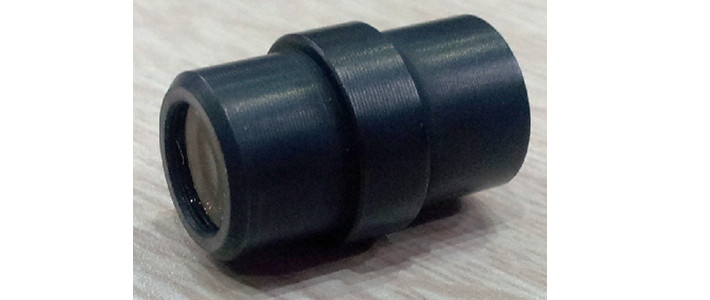

광섬유 융착 렌즈

Fusion splicer Lens
Introduction

Fusion splicer 렌즈의 특징

광파이버를 융착할 때 광섬유의 코어와 클레딩의 위치를 파악하여 정확한 위치를 잡아서 결합을 해야 한다. 클래딩 내부의 코어 위치를 파악할 수 있게 제작된 렌즈이다.

  • 용도 : 광섬유 융착기용
  • 사용 카메라 : Area camera
  • 제품군 : Fusion splicer Lens 5X
Lens Spec.
Parameter Spec. Remark
Camera 1/4“(3.56x2.67 ㎜) CCD size 4.45 ㎜
Mag. 5 x
F/# F/9.2 Image NA 0.054
EFL 5.46 ㎜
MTF 0.3 @ 90lp/㎜
DOF ± 0.004 ㎜ Optical DOF @Object
Distortion 0.6%  이하
Wavelength 630 ~ 670 ㎚ Red visible ray
FWD 11.0 ㎜ Object~1st surface
BWD 23.61 ㎜ Last surface~CCD
TTL 54.01 ㎜ Object~CCD
Size Φ 14, 21.5 ㎜ Only Lens
Iris Fixed

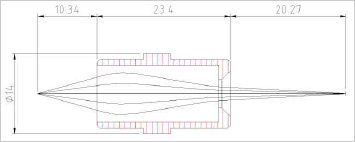

Shape
Fusion splicer Lens

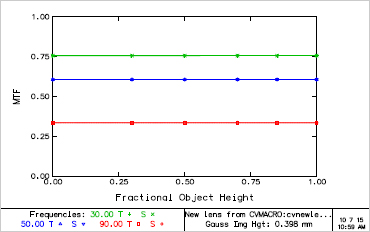

MTF(Field)
Fusion splicer Lens

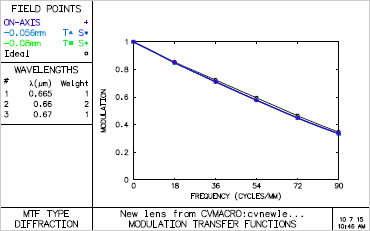

MTF(Frequency)
Fusion splicer Lens

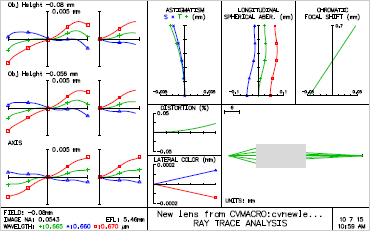

Ray fan
Fusion splicer Lens

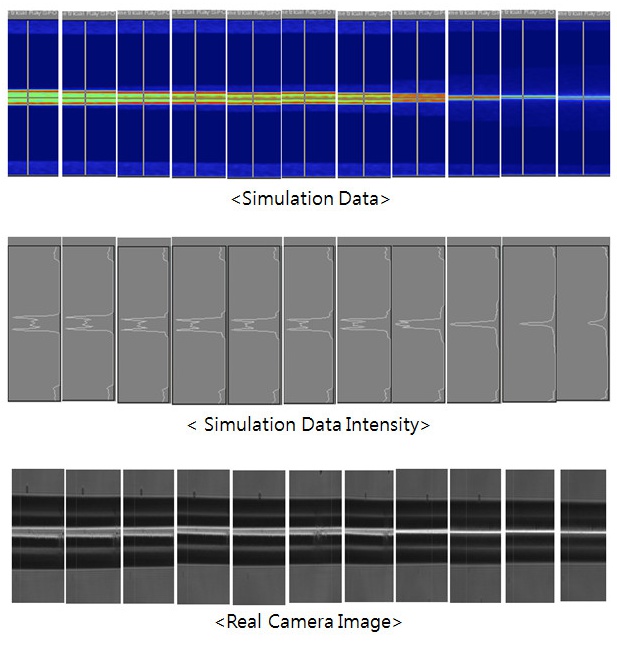

Simulation data VS. Real Image
Fusion splicer Lens
