대물 렌즈(현미경)

Objective Lens

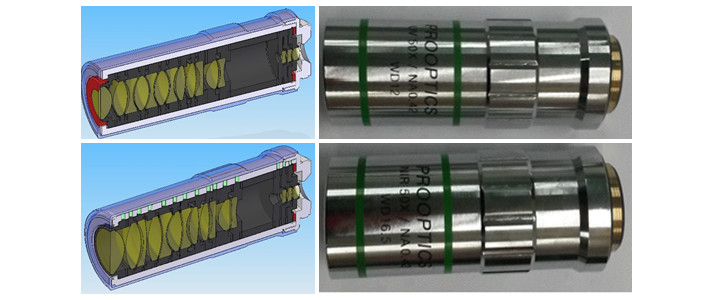

Introduction

Objective 렌즈의 특징

대물렌즈의 배율은 튜브렌즈(f 200mm)를 기준으로 제작되었음
일반적으로 높은 배율의 대물렌즈는 NA가 커서 정밀한 제작기술을 요한다.

  • 용도 : Machine vision, 패턴검사, LCD 검사, PCB 검사, Laser 가공, Laser repair 등
  • 사용 카메라 : Area scan camera(2/3”, 29M), Line scan camera(12k)
  • 제품군 : APO 5x, APO 10x, UV 50x, NUV 50x, NIR 50x
Objective Lens Series
Model FOV NA WD EFL DOF Parfocal
Distance
OD
WO  5x Φ 6.4  mm 0.28 15 mm 40 mm ± 3.5um 95 mm Φ 42.0  mm
WO  20x Φ 1.6  mm 0.24 32 mm 10 mm ± 4.0  um 95 mm Φ 33.2  mm
UV 50x Φ 0.24  mm 0.42 12 mm 4.0  mm ± 1.0  um 95 mm Φ 33.2  mm
NUV  50x Φ 0.24  mm 0.42 12 mm 4.0  mm ± 1.0  um 95 mm Φ 33.2  mm
NIR  50x Φ 0.24  mm 0.42 17 mm 4.0  mm ± 1.0  um 95 mm Φ 33.2  mm

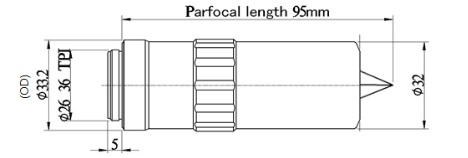

Lens Shape
Objective Lens

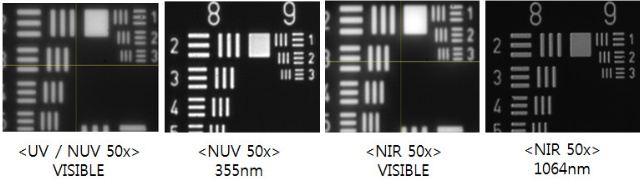

Object Lens Test Image
Objective Lens
