고정 초점 렌즈 Ⅰ AF12k0.38x

Home > 표준품 > 라인 스캔 렌즈 > 고정 초점 렌즈

Lens Spec.

Parameter	Spec.	Remark
Camera	12k 7㎛ Line CCD	CCD size 86.016 ㎜
Mag.	0.38 x	0.35~0.43 x
F/#(NA)	F/6.0	Image NA 0.0625
EFL	109.3 ㎜
MTF	0.4	@ 72lp/㎜
DOF	± 0.7 ㎜	Optical DOF @Object
Distortion	0.15%
Wavelength	480 ~ 656 ㎚	Visible ray
FWD	321.0 ㎜	Object~1st surface 0.35~0.43 x ( 345.6~278.5 ㎜ )
BWD	90.8 ㎜	Last surface~CCD 0.35~0.43 x ( 87.5~96.3㎜ )
TTL	509.4 ㎜	Object~CCD
Size	Φ 67, 105 ㎜	Only Lens
Iris	Fixed
CCD adapter	Exclusion	Possible
Inverse	Mag. 2.5 x	MTF 0.2 @ 50lp/㎜
Inverse	F/16	2.3~2.86 x

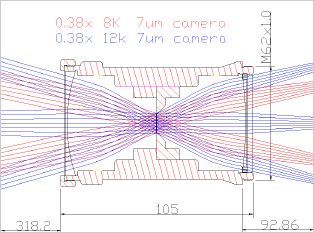

Lens Shape

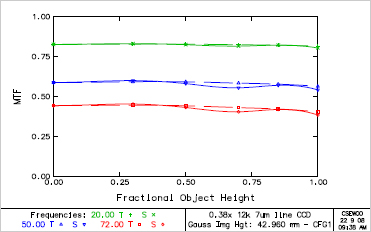

MTF(Field)

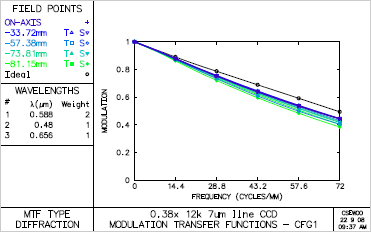

MTF(Frequency)

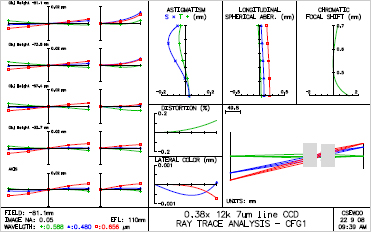

Ray fan

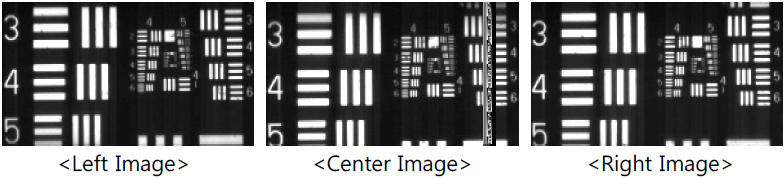

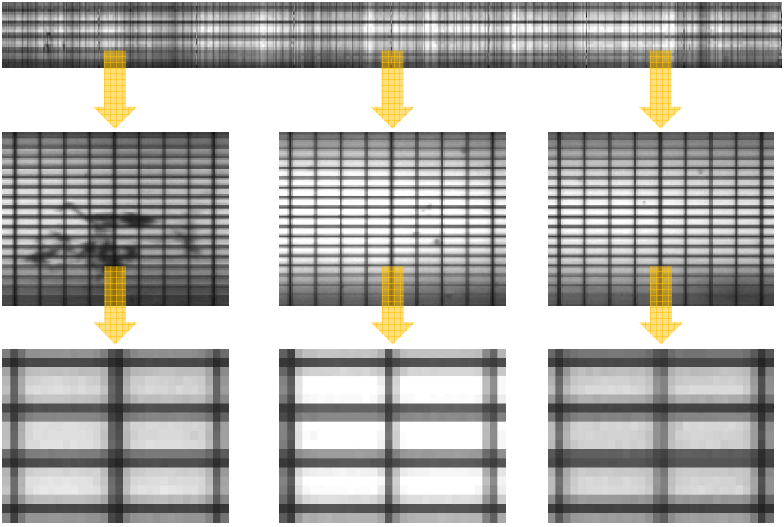

AF12k0.38x Test Image: - Grid Chart; - USAF Chart
