현미경 튜브 렌즈(대물 렌즈)

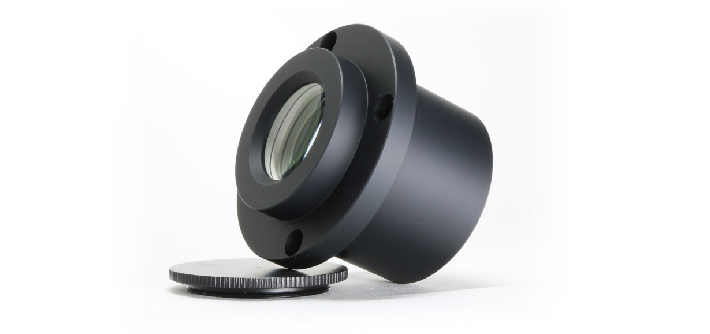

Microscopic Tube Lens
Introduction

Tube 렌즈의 특징

튜브렌즈는 대물렌즈와 같이 사용되며, 대물렌즈의 초점거리에 따라 배율을 결정한다.
튜브렌즈의 성능이 부족하면 대물렌즈의 성능에도 영향을 미친다.
통상적으로 f 200mm 초점거리의 튜브렌즈를 1x 배율로 한다.

  • 용도 : Machine vision, 패턴검사, LCD 검사, PCB검사, Laser 가공, Laser repair 등
  • 사용 카메라 : Area scan camera(2/3”, 29M), Line scan camera(12k)
  • 제품군 : F90 Tube Lens, F100 Tube Lens, F150 Tube Lens, F200 Tube Lens
Tube Lens Series
Model ICS NA Field Angle BWD EFL EPD
F90 Tube Lens Φ 14.2 mm 0.06 ± 4.5° 85 mm 90 mm Φ 11  mm
F100 Tube Lens Φ 14 mm 0.05 ± 4.0° 67 mm 100 mm Φ 10  mm
F150 Tube Lens Φ 23.6 mm 0.04 ± 4.5° 154 mm 150 mm Φ 11.5  mm
F200 Tube Lens
(D32)
Φ 31.47 mm 0.03 ± 4.5° 218 mm 200 mm Φ 11.5  mm
F200 Tube Lens
(D52)
Φ 35 mm 0.03 ± 5.0° 190 mm 200 mm Φ 11.5  mm

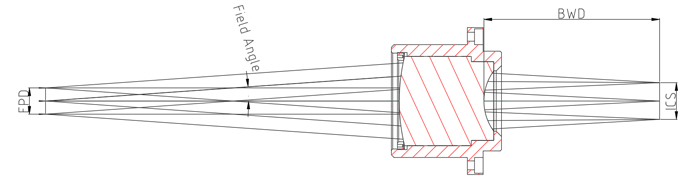

Lens Shape
Microscopic Tube Lens
