고정 초점 렌즈 Ⅰ AF12k0.53x

Home > 표준품 > 라인 스캔 렌즈 > 고정 초점 렌즈

Lens Spec.

Parameter	Spec.	Remark
Camera	12k 7㎛ Line CCD	CCD size 86.016 ㎜
Mag.	0.53 x	0.5~0.57 x
F/# (NA)	F/6.7	Image NA 0.05
EFL	109.7 ㎜
MTF	0.4	@ 72lp/㎜
DOF	± 0.5 ㎜	Optical DOF @Object
Distortion	0.15%
Wavelength	480 ~ 656 ㎚	Visible ray
FWD	246.2 ㎜	Object~1st surface 0.5~0.57 x ( 258.6~231.7㎜ )
BWD	106.6 ㎜	Last surface~CCD 0.5~0.57 x ( 103.4~111.0㎜ )
TTL	447.9 ㎜	Object~CCD
Size	Φ 67, 105 ㎜	Only Lens
Iris	Fixed
CCD adapter	Exclusion	Possible
Inverse	Mag. 1.9 x	MTF 0.2 @ 50lp/㎜
Inverse	F/16	1.75~2.0 x

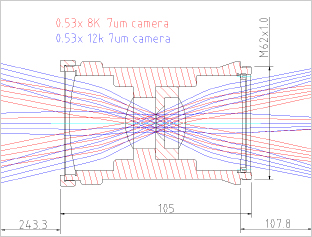

Lens Shape

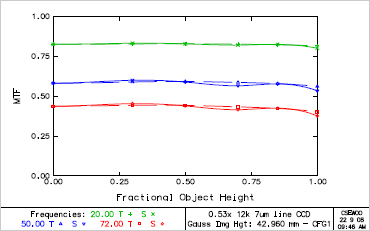

MTF(Field)

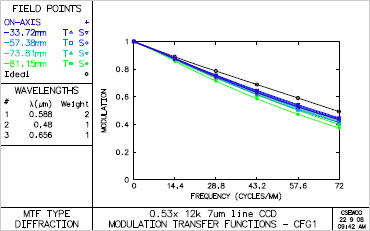

MTF(Frequency)

Ray fan

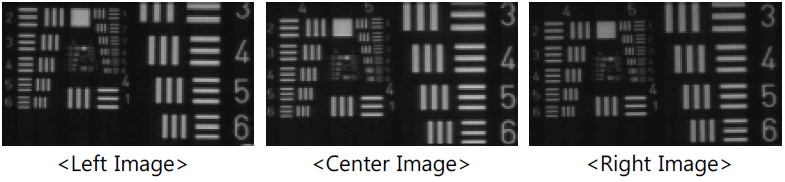

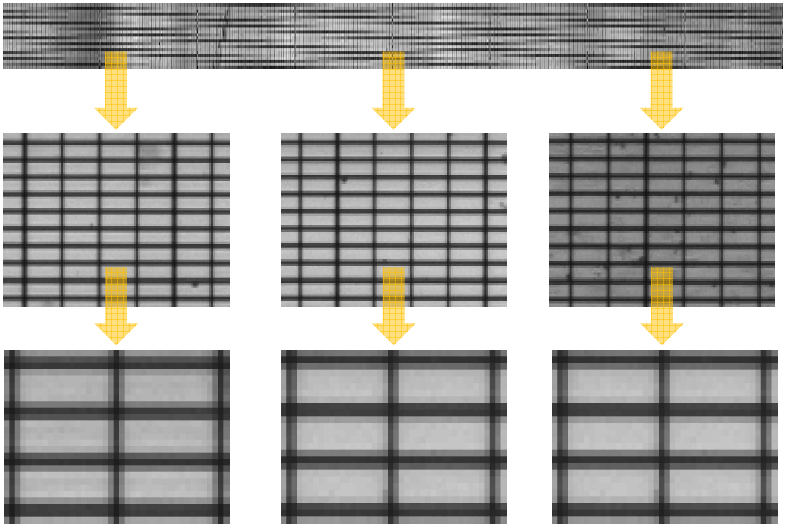

AF12k0.53x Test Image: - Grid Chart; - USAF Chart
