고정 초점 렌즈 Ⅰ AF12k1.25x

Home > 표준품 > 라인 스캔 렌즈 > 고정 초점 렌즈

Lens Spec.

Parameter	Spec.	Remark
Camera	12k 7㎛ Line CCD	CCD size 86.016 ㎜
Mag.	1.25 x	1.1~1.4 x
F/#	F/5.3	Image NA 0.042
EFL	86.8 ㎜
MTF	0.3	@ 72lp/㎜
DOF	± 0.1 ㎜	Optical DOF @Object
Distortion	0.01%
Wavelength	480 ~ 656 ㎚	Visible ray
FWD	118.3 ㎜	Object~1st surface 1.1~1.4 x ( 127.8~110.9㎜ )
BWD	154.8 ㎜	Last surface~CCD 1.1~1.4 x ( 142.0~168.0㎜ )
TTL	335.4 ㎜	Object~CCD
Size	Φ 46, 72 ㎜	Only Lens
Iris	Fixed
CCD adapter	Exclusion	Possible
Inverse	Mag. 0.8 x	MTF 0.35 @ 72lp/㎜
Inverse	F/12	0.7~0.9 x

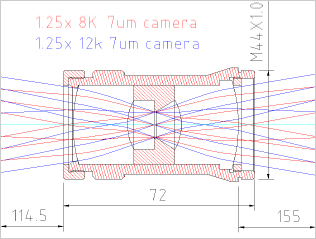

Lens Shape

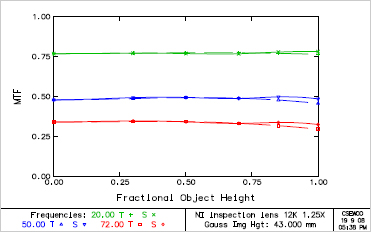

MTF(Field)

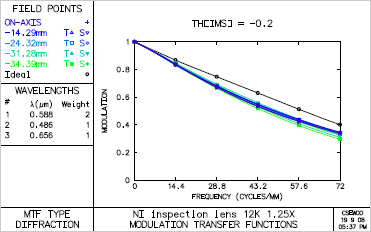

MTF(Frequency)

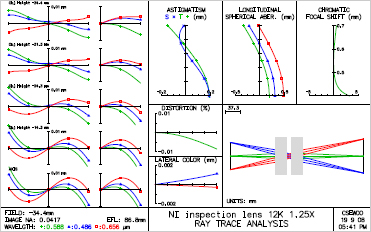

Ray fan

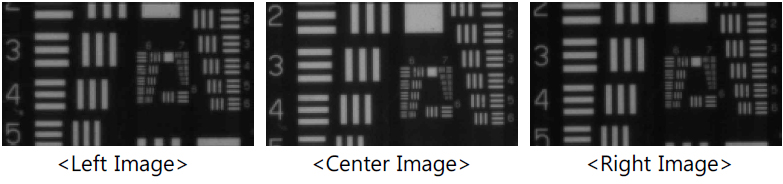

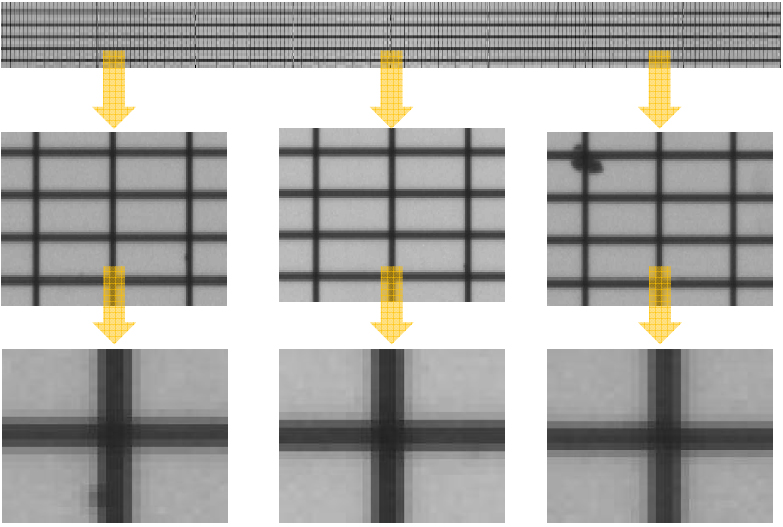

AF12k1.25x Test Image: - Grid Chart; - USAF Chart
