고정 초점 렌즈 Ⅰ AF8kDT1.273x

Home > 표준품 > 라인 스캔 렌즈 > 고정 초점 렌즈

Lens Spec.

Parameter	Spec.	Remark
Camera	8k 7㎛ Line CCD	CCD size 57.344 ㎜
Mag.	1.273 x	1.267~1.279x
F/#	F/3.7	Image NA 0.055
EFL	-
MTF	0.3	@ 72lp/㎜
DOF	± 0.12 ㎜	Optical DOF @Object
Distortion	0.02% 이하
Wavelength	435 ~ 656 ㎚	Visible ray
FWD	216.6 ㎜	Object~1st surface
BWD	172.2 ㎜	Last surface~CCD
TTL	676.3 ㎜	Object~CCD
Size	Φ 110, 344.5 ㎜	Only Lens
Iris	Inclusion	Variable
CCD adapter	Exclusion	Possible

Lens Shape

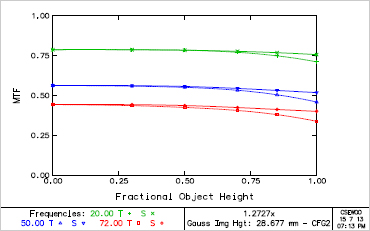

MTF(Field)

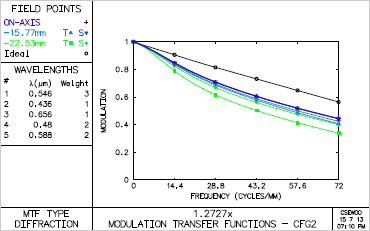

MTF(Frequency)

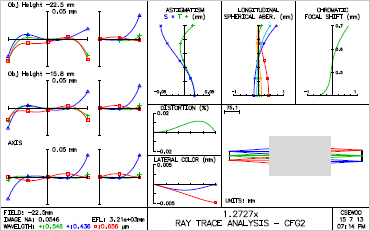

Ray fan

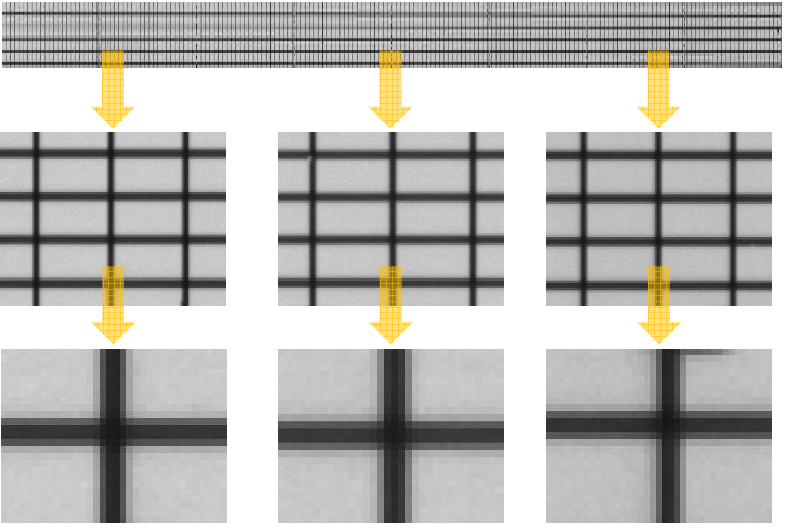

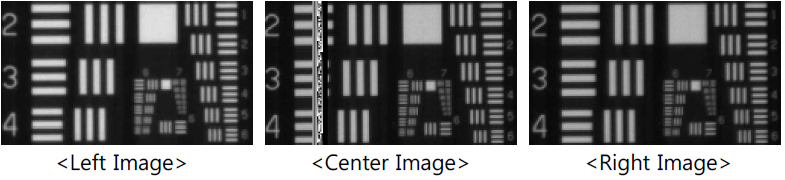

AF8kDT1.273x Test Image: - Grid Chart; - USAF Chart
