가변 초점 렌즈Ⅰ AV86M00305x

Home > 표준품 > 라인 스캔 렌즈 > 가변 초점 렌즈

Lens Spec.

Parameter	Spec.	Remark
Camera	86M 16k 5㎛ Line CCD	CCD size 81.92 ㎜
Mag.	0.03~0.5x
F/#	F/9.72 ~ 6.67	Image NA 0.05
EFL	150.7 ~ 147.7 ㎜
MTF	0.3	@ 85lp/㎜
DOF	±111 ~ ±0.4 ㎜	Optical DOF @Object
Distortion	0.1 % under
Wavelength	435 ~ 656 ㎚	Visible ray
FWD	5142~416.5 ㎜	Object ~ 1st surface
BWD	116.8~188.6 ㎜	Last surface ~ CCD
TTL	5327 ~416.5 ㎜	Object ~ CCD
Size	Φ82~84.5 ㎜	Only Lens
Iris	Variable
CCD adapter	Exclusion	Possible

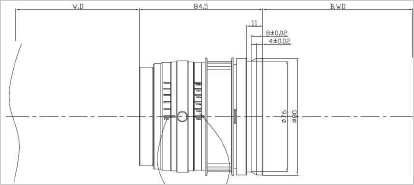

Lens Shape

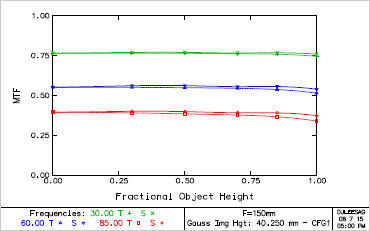

MTF(Field)_0.03x

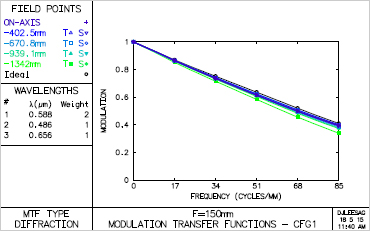

MTF(Frequency)_0.03x

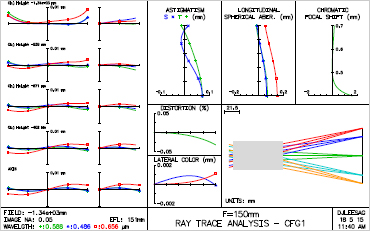

Ray fan_0.03x

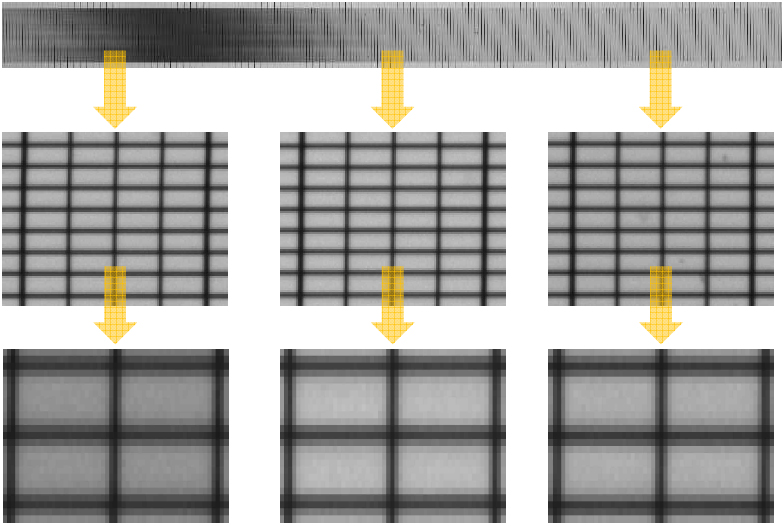

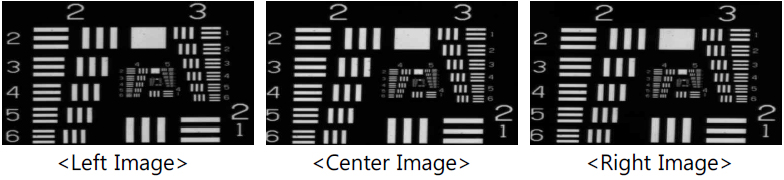

AV86M00305x Test Image: - Grid Chart; - USAF Chart
